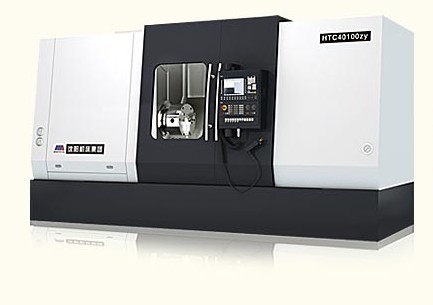

HTC40100zy车削中心


HTC40100zy TURNING CENTER
产品简介结构特点技术参数

HTC40100zy车削中心

该机床特别适合于军工、石油、航空航天、船舶、运输等行业对高精度、形状复杂的回转体零件加工的要求。


  HTC40100zy车削中心由电主轴、C轴、电机驱动尾台、12工位伺服刀塔、中心架、自动对刀仪等主要部分组成,为四轴(X、Y、Z、C)四联动车削中心,控制系统为SIEMENS 840D。加工尺寸公差为IT5-IT6级;粗糙度为Ra0.8。符合人机工程学原理设计的全封闭防护宜人、安全、美观。特别适合于军工、石油、航空航天、船舶、运输等行业对高精度、形状复杂的回转体零件加工的要求。

  X、Y、Z轴导轨采用THK的高刚性滚柱直线导轨;
  主轴电机使用西门子内置式同步电机,转速高、扭矩大、运转平稳;
  对主要零部件进行了有限元分析,优化了结构,使之具有理想的动静刚度;采用THK滚柱导轨,刚性好;
  尾台由伺服电机驱动,滚珠丝杠传动,可参与系统编程;
  X、Y、Z轴和尾台采用稀脂润滑;使用Filtermist新型吸油雾器,减少了对环境的污染;
  整机设计符合人机工程学原理,达到CE标准要求;
  各伺服轴均使用海德汉光栅尺。
